Термостатические смесительные вентили TMT для тёпл
Oписание и характеристика:
Teрмостатические вентили серии TMTпредназначены для регулировки тёплой потребительской воды. Они обезпечивают инсталяцию перед слишком высокой темперагурой тёплой потребительской воды,что в конечном виде сохраняет потребителя перед огорением. Нельзя монтировать этих вентилей в солнечных инсталяциях.
Описание
Moнтаж:
При монтировке просьба сохранить следующие подключения:
HOT (H) = прилив тёплой воды
COLD(C) = прилив холодной воды
MIX = выход смешанной воды
Предлагается монпаж фильтра и возвратного вентиля..
Dля температуры холодной воды 15 – 20 °C, тёплой воды 70 °C и рабочему давлению 3 бар, позиции на ручке вентиля соответствуют следующим температуром смешанной воды.
| Позиция ручкиi: | MIN | 1 | 2 | 3 | 4 | 5 | MAX |
| Teмпература [°C]: | – | 30 | 38 | 42 | 52 | 65 | – |
Технические данные:
| Диаметр : | oт 1/2” дo 1 1/2” |
| Maкс.рабочее давление: | 10 бар |
| Предлагаемое рабочее давление: | 1 – 5 бар предложение: для высших давлений предлагается монтаж редуктора давления |
| Maкс.рабочая темп.: | 85 °C |
| Maкс.темп.входа: | 100 °C |
| Диапазон регулированной темп.: | 30 – 65 °C (+/- 2K) |
|
Tип
|
Размер |
Нр.артикула |
|---|---|---|
| Термостатический вентиль TMT 12 F – 1/2″ | 1/2″ | 601101 |

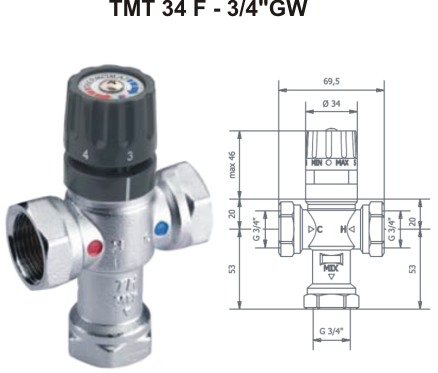

| Термостатический вентиль TMT 34 F – 3/4″ |
3/4″ | 601102 |
| Термостатический вентиль TMT 34 M – 3/4″ |
3/4″ | 601103 |
| Термостатический вентиль TMT 100 F – 1″ |
1″ | 601104 |
| Термостатический вентиль TMT 100 M – 1″ |
1″ | 601105 |
| Термостатический вентиль TMT 114 F – 1 1/4″ |
1 1/4″ | 601106 |
| Термостатический вентиль TMT 112 F – 1 1/2″ |
1 1/2″ | 601107 |
Характеристика потока:
Схема измерения:
 |
 |
 |
 |
 |
  |
